NAS组装篇_卷二

🔨小动作​

动作指导 @Allen

大家好，我叫Allen。在《昨日周报Vol. 2：拐点》中，我给大家简单介绍了家用的NAS的一些基本的功能和用法。收到一些读者反馈，希望我能多写一些相关内容，赶上最近刚好有制作新NAS的需求，所以我打算从零开始，一步一步将整个制作流程记录下来，希望这个系列文章，会帮助到想要DIY NAS的朋友们。

往期传送门：《昨日周报Vol. 4：全体注意！》：NAS篇_卷一

NAS篇_卷二

在卷一中我给大家介绍了NAS配置清单、DIY NAS注意事项和如何购买处理器，这篇我们接着聊其他配件。

购买主板​

由于打算使用的10代的处理器，就只能用H410、B460及以上的主板。我这次购买的是华硕TUF GAMING B460M-PLUS重炮手主板。在一个熟悉的电脑配件老板手里购买的，价格在450元。看了下某鱼，差不多也是这个价格。为什么要买这块主板呢？首先，它是标准的Micro ATX板型的主板，也就是24.4×24.4cm的，适合我们的Nbox机箱。还有6个原生SATA6Gbps接口，这样就能用小一些的SATA拓展卡了。四根DDR4内存插槽，单根插槽最高支持32GB内存，四根就是128GB容量。内存频率最高支持到DDR4-2933MHz。这款主板板载有一根PCIe 3.0 x16插槽(支持x16)、一根PCIe 3.0 x16插槽(支持x4)、一根PCIe 3.0 x1插槽，以及两个M.2插槽。其中PCIe 3.0 x16插槽(支持x16)采用了金属加固设计，承载重量级高端显卡更稳固。这次装机我仅用上了一个PCIEx16的插槽，后续还有很大的拓展空间。

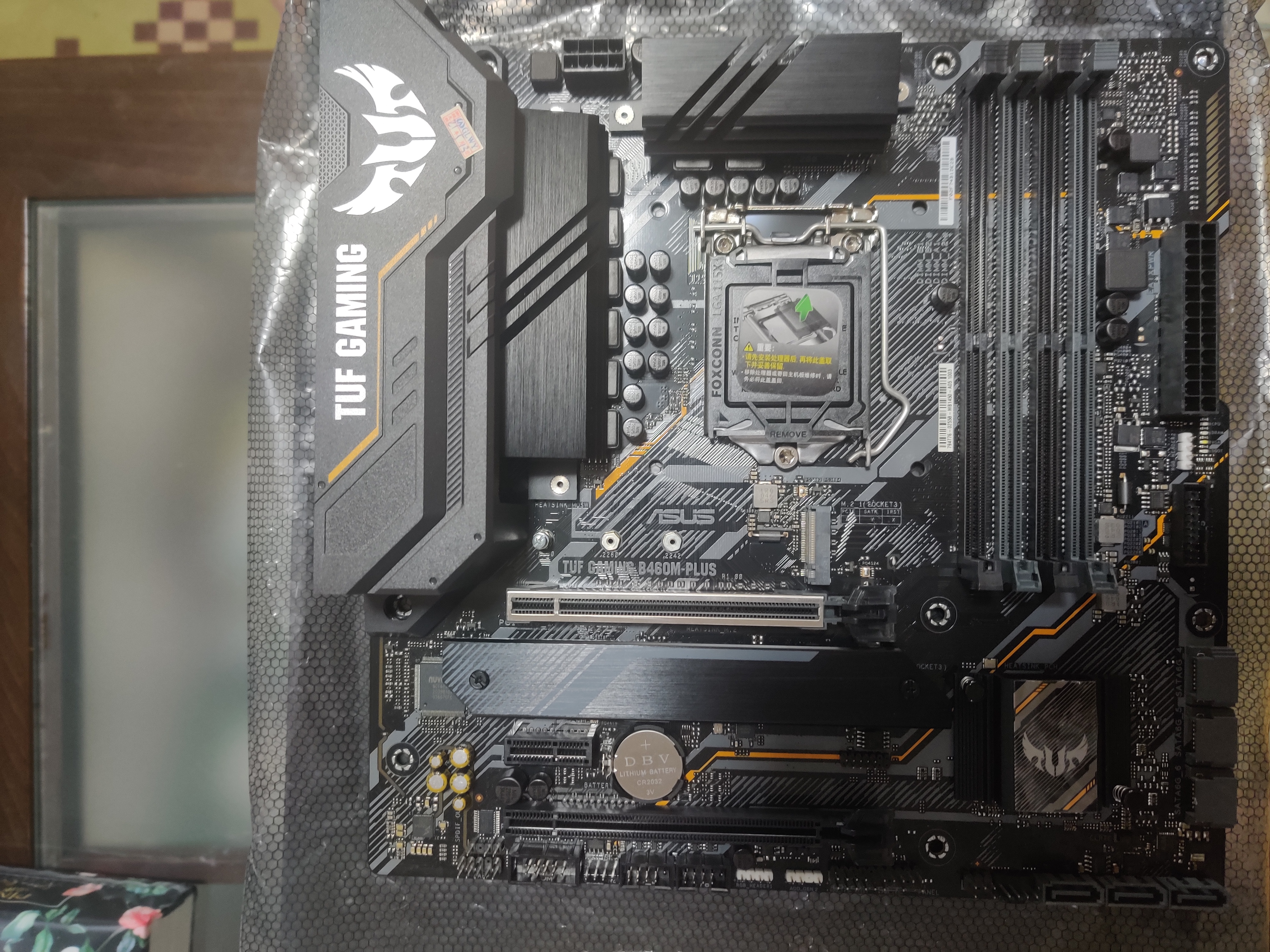

  • 华硕TUF GAMING B460M-PLUS重炮手主板平面图 微信图片_20220414150701.jpg

大家购买DIY的NAS主板，建议为了更好的扩展性，也买这种双PCIE*16接口的主板。有一个备选方案，是买华擎B460Mpro4 主板。这2个主板，哪个便宜买哪个。

举个例子，如果您贪便宜，买了这些H410的普通主板。首先，SATA接口只有4个不说，PCIE插槽也只有一条*16的，扩展性很低，放了千兆网卡就无法放万兆网卡。建议，为了后续NAS的各种扩展需求，还是多花100-200元，买上面这2个吧。

购买机箱​

机箱是一个重头戏！这次我们的定位的企业级，需求是至少8盘位，也许机箱内部再塞2个SATA的固态硬盘，一共10盘位。所以我考虑的机箱就不会是6盘位的M-atx机箱了。而正好，群里有大神，研发生产了一台8盘位机箱，Nbox。

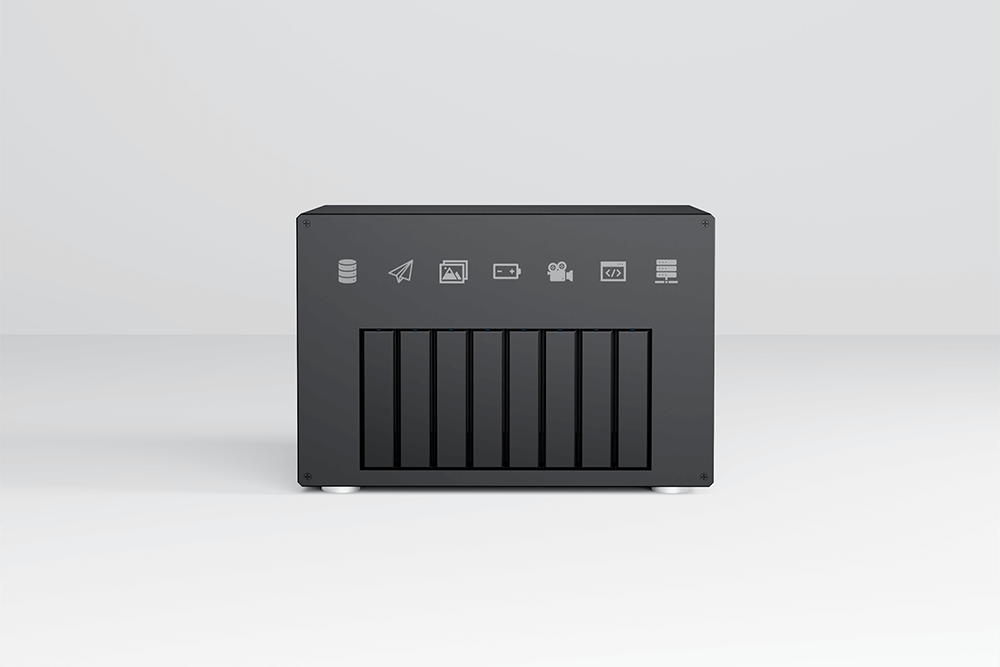

  • 机箱正视图 O1CN01LlVdzW1pG6U6DUC4M_!!2210778275332.png

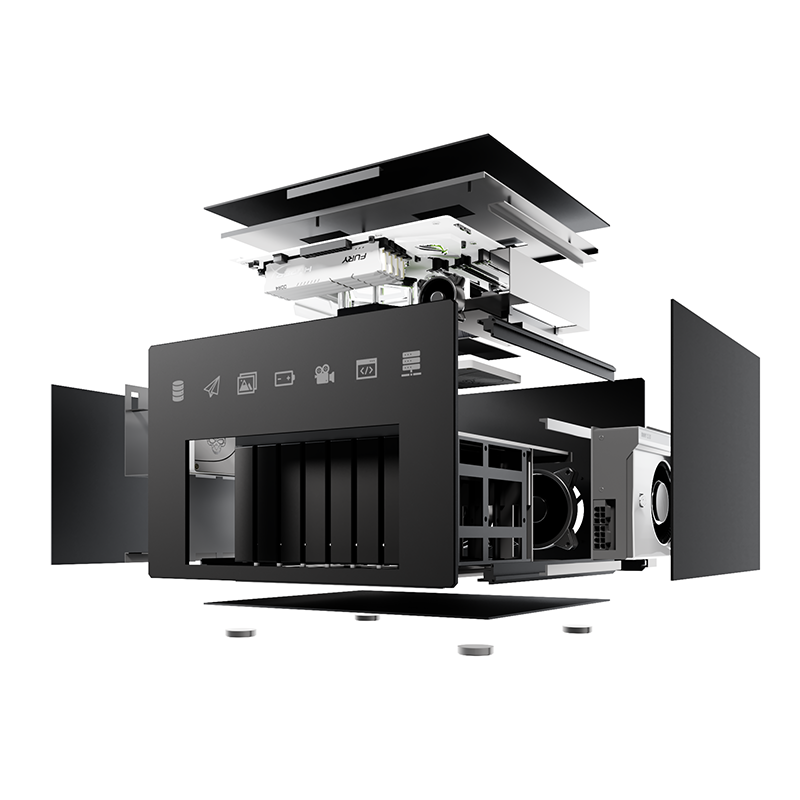

  • 机箱爆炸图 O1CN01hlYhlG1pG6U7O2C3e_!!2210778275332.png

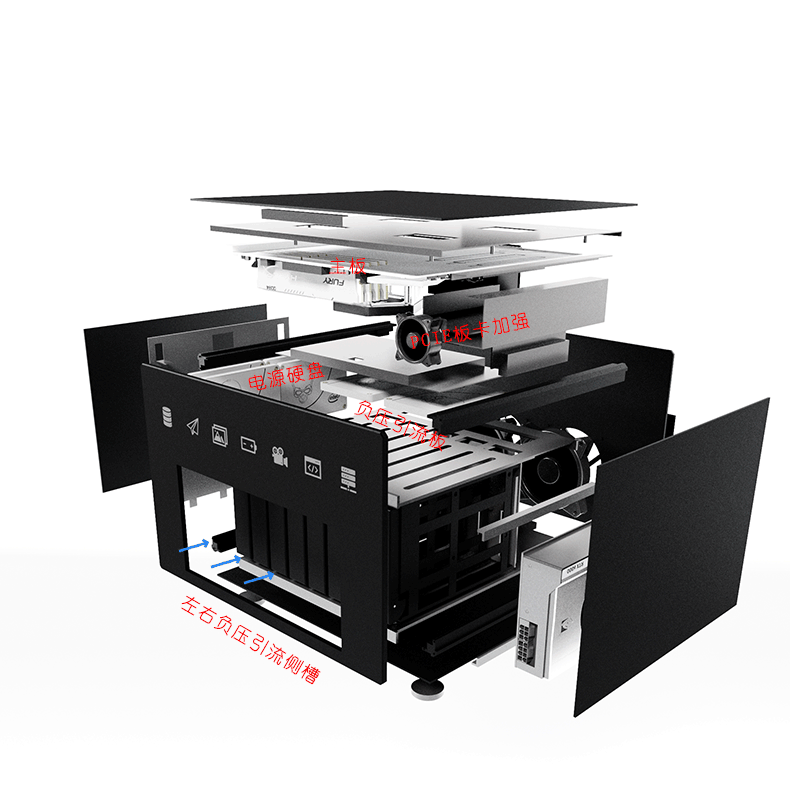

  • 机箱风道 O1CN01ByP9IG1pG6TwOgOCv_!!2210778275332.gif
  • 机箱三围尺寸 正视图：高 210mm 长 320mm 深 270mm（仅比 A4 纸长 2CM）体积 18 升（空间设计利用率高达 90% 以上）。
  • 机箱外壳用料 外部全 6 系 T6 镁铝合金喷砂氧化（所谓磨砂质感），整体效果非常沉稳高端，厚度为前 5mm 后 3mm 其他 2mm、内部硬盘笼为 2mm 钢板，裸箱净重近 15 斤可谓是用料十足，妥妥的传家宝（误）。
  • 机箱散热支持 最大两个 8025 风扇，默认提供两个静音 PWM 风扇，选配使用我们自动温控系统更佳，风量与风压计算优化后的内部专业风道一进一出经过巧妙设计的分流板与导流板能够自循环所有硬件，完全吊打 6 面开孔的拉闸风道 NAS 机箱；因本机箱内部空气负压很高，如果使用内部电源建议选用外进内出的电源风扇结构（意思为电源的风扇是从机箱外部向内部吹风），否则会导致电源风压过小从而过热（被动散热电源不影响，甚至效果更优）。CPU 散热器无特殊要求仅限高 60mm。 负压解释：类似口罩的负压原理，负压越高，过滤性越好则机箱透过前面板的防尘罩防尘效果越好，其次是更能带走内部热量，不会因为负压不够内部空气循环的不及时而造成的温度提高和风扇转速提高，简单来说就是条件阈值下负压越高温度更低风扇更静音。
  • 机箱硬盘支持 机箱主箱最大可支持 16 个硬盘位，前置 8 个热插拔硬盘位（支持 3.5、2.5 寸硬盘），内置 8 个 2.5 寸硬盘位（因内部空间紧凑仅支持 7mm 硬盘，若使用内置 1U 电源内部硬盘位则减少至 4 个，原配 4 个，扩展额外 4 个 2.5 寸硬盘位需要选配增加固定架）完美利用普通主板装上 HBA 卡后剩下的每一个 SATA 接口，16 个硬盘位是什么概念呢？如果家里有矿山的小伙伴，使用前置 818T 机械 + 内置 88T 固态（主板有 M.2 的暂时忽略），可以组成 208TB 的超大容量，完全隐匿与这个 A4 尺寸大小的机箱内，是不是有点丧心病狂的感觉？
  • 机箱硬盘背板 背板 8 个兼容任意 SATA&SAS 硬盘的接口，默认背板输出使用 8087 接口 6G 版本，3*4D 供电设计及滤波优化；且有 8643 接口的 12G 版本背板，可直接更换，内部 8 硬盘位无背板支持。不购买控制卡的小伙伴在硬盘背板上有物理开关可对硬盘指示灯进行物理打击（开启关闭硬盘灯，原生指示灯为蓝色暗色调）。
  • 机箱 PCIE 支持 2 个标准规格半高 PCIE 位 + 1 个标准规格全高显卡位（可上 2PCIE 位显卡）一般 MATX 主板通常为 3 个不同规格 PCIE 槽。
  • 机箱主板支持 MATX 及以下所有主板。
  • 机箱电源支持 FLEX、1U、外置 DC 适配器、外置任意规格 ATX 电源（默认附送 FLEX 电源支架与挡板）若使用内置 1U 电源内部硬盘扩展位则减少至 4 个 2.5 寸 7mm 硬盘，其他电源不影响。可以使用组合电源或多电源备份，比如两个 DC，外置 ATX+DC 双备份。

购买内存条和电源​

内存条，大家自己有闲置的就用起来，现在有些内存条二手卖的比新的贵，所以，大家如果买内存条，就直接买新的即可。我个人是推荐买8G内存条，然后组双通道使用。频率不用太高，一般2400、2666频率的就非常好了。下面推荐一些，哪个便宜，就买哪个，某东，某宝官方店铺不定期会有优化活动，大家可以活动价买。

GLOWAY 光威 悍将系列 DDR4 2666MHz 黑色 台式机内存 8GB

Asgard 阿斯加特 洛极 T2系列 DDR4 2666MHz 台式机内存 马甲条 黑色 8GB

JUHOR 玖合 星辰系列 DDR4 2666MHz 红色 台式机内存 8GB

JAZER 棘蛇 DDR4 2666MHz 台式机内存 马甲条 红色 8GB

然后是选择电源

这个主要看机箱，如果是买的和我一样的机箱，就需要用1U电源。目前1U电源，我只推荐买益衡的7025B。

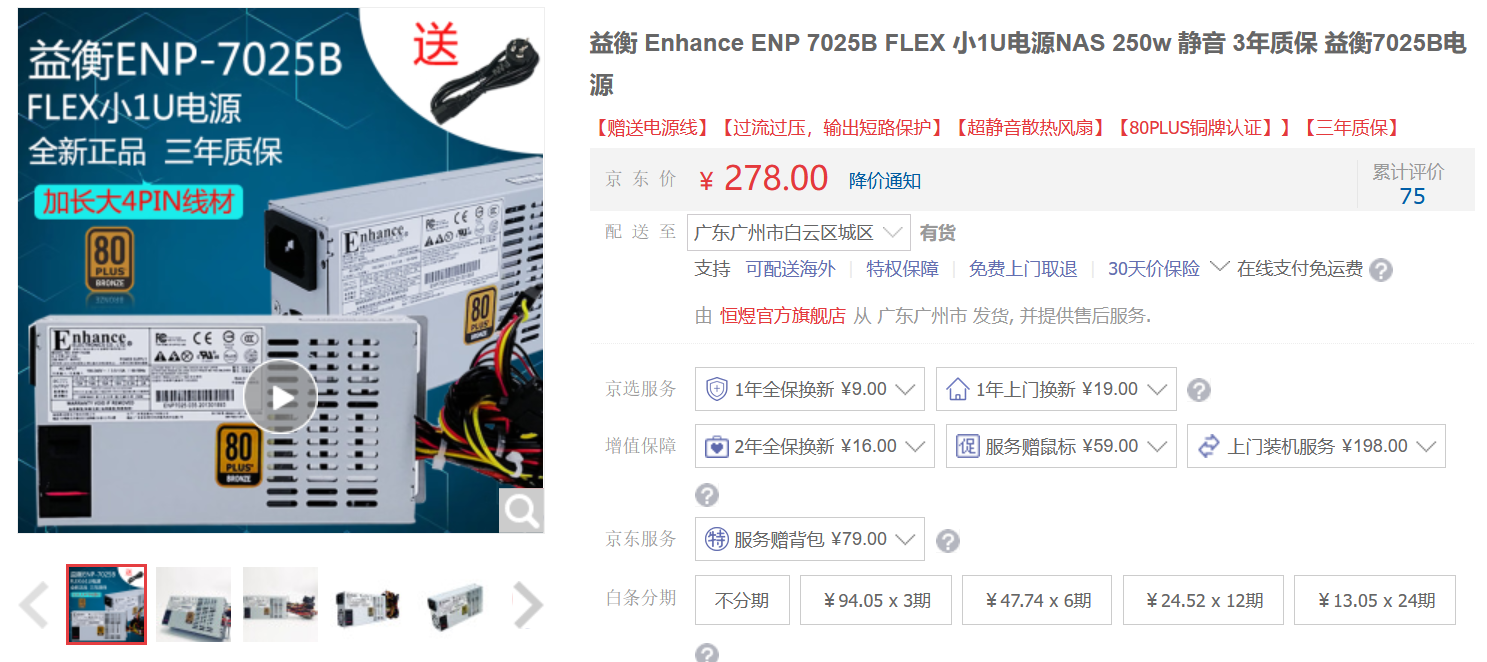

  • 益衡7025B Untitled

我们买电源，一定要看好这个标。益衡7025B，是双12V输出，每个12V有18A输出。假设我们一块硬盘的启动电流是2~3A，那么这个益衡7025B电源，最少也能支持8个硬盘同时启动：所以还是很靠谱的，而且转化率高，也很省电。

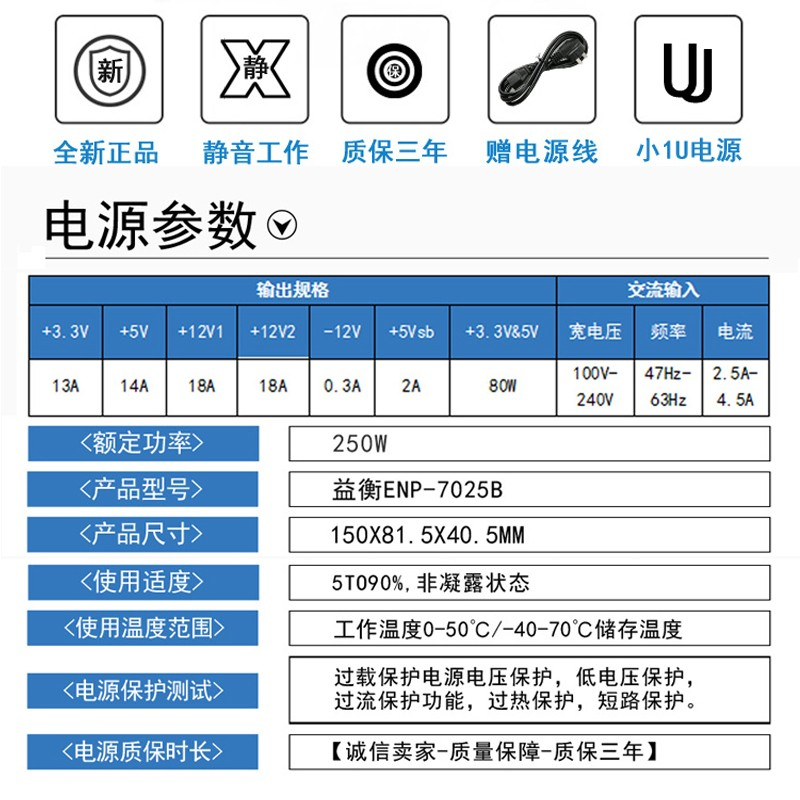

  • 电源参数 Untitled

购买SATA扩展卡​

SATA扩展卡，我买的是二手的乐扩SATA3，选择它最主要是只需要X1的PCIE就可以用了，可以给主板多增加4个盘位。由于右下角的一个接口破了被卖家半价处理，但经过测试不影响正常使用。

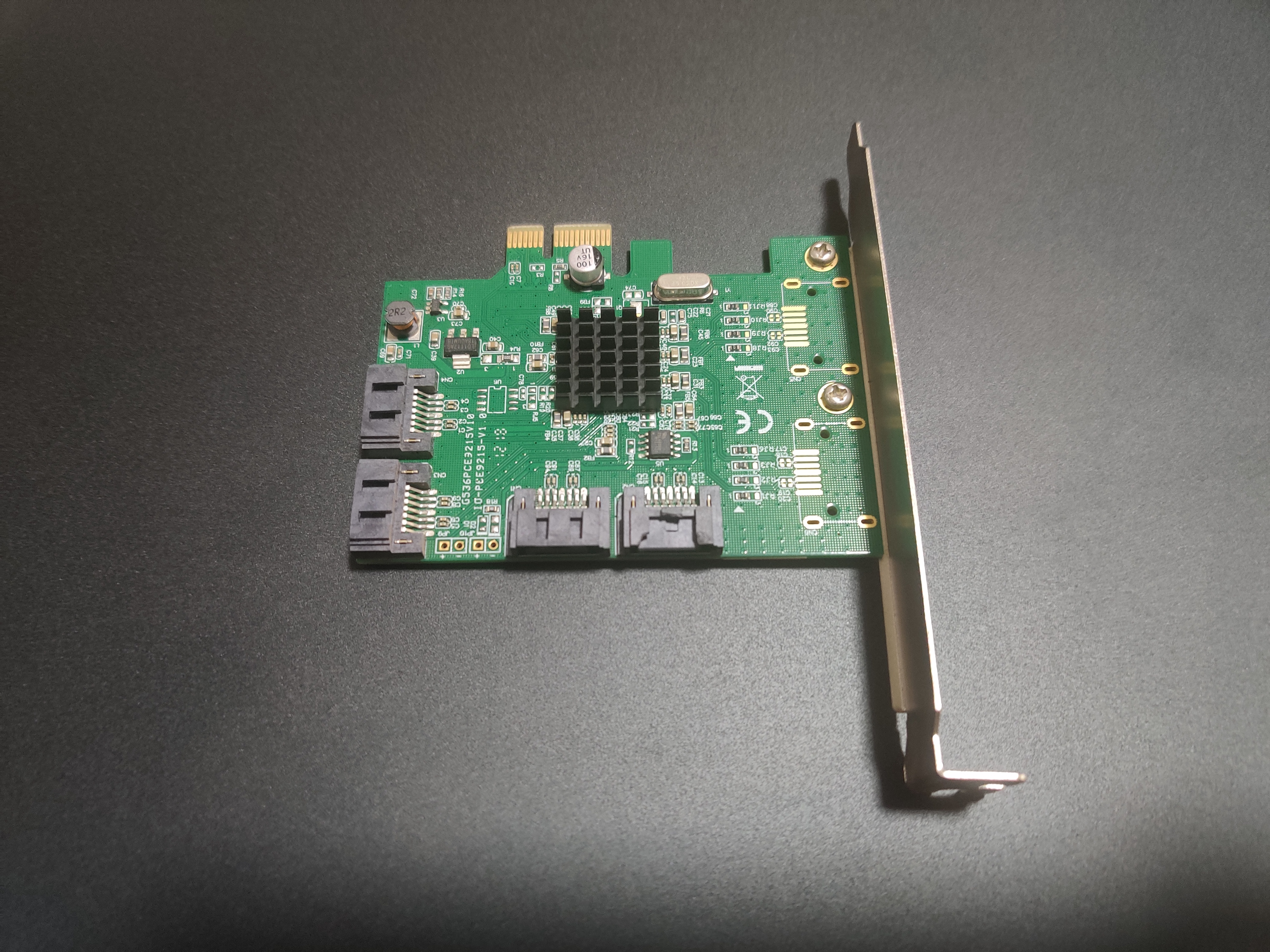

  • 乐扩SATA3 微信图片_20220414153636.jpg

最后，我说一下阵列卡。如果不是需要用SAS硬盘，那么完全不推荐用阵列卡。阵列卡发热明显，功耗会多几瓦，而且品质不好保障，一般也是刷IT直通模式使用。所以，能不用阵列卡，就不推荐使用。

购买U盘​

我们安装黑群晖，安装UNRAID，都需要用到U盘。而一个小巧、可爱、价格便宜、发热低的U盘，真的不好找。于是我买了很多这个闪迪酷豆 CZ33 16G的 USB2.0 U盘，现在大概30元一个。每安装一台NAS，我就会用到这么一个U盘。其实，U盘用3.0的完全没有必要，发热还大一些。如果家里有闲置的，大于1GB的U盘，都可以尝试一下。如果没有，就买换个闪迪U盘吧，真的靠谱。

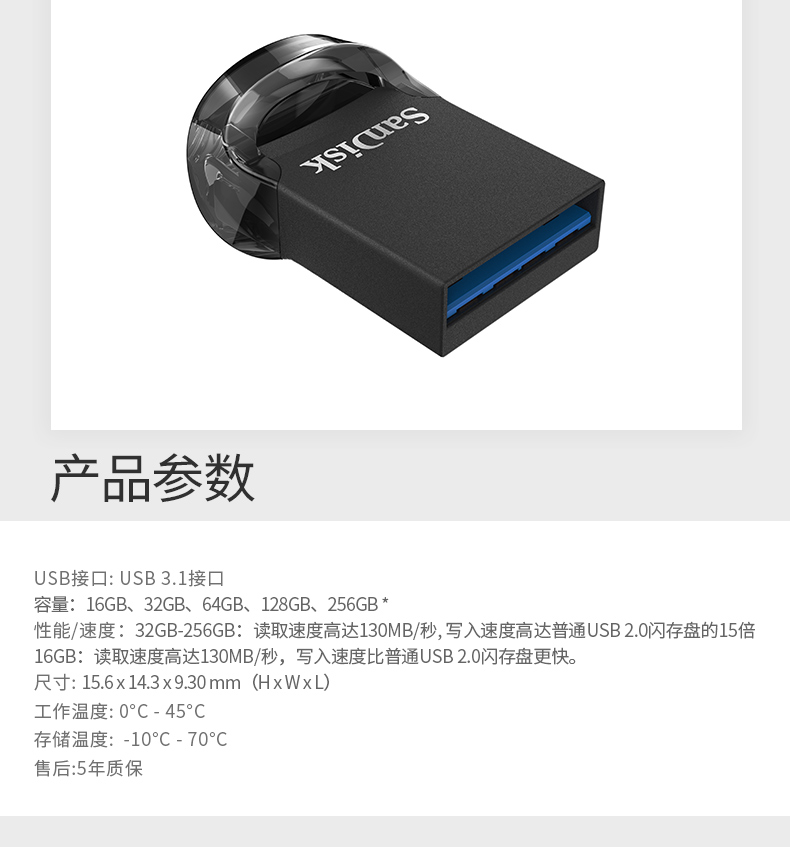

  • 闪迪酷豆参数 Untitled

好了，到此这就是DIY NAS硬件购置的全部内容了，其实，组装DIY NAS，跟硬件的价格非常的有关系。价格便宜的时候，我们可以用更低的价格，组装更高性能的NAS！特别是矿难的时候，几百元都可以玩转一台NAS。后续，会组装好硬件，然后安装黑群晖系统，再进一步会讲解基础的应用安装，包括QB下载，Jellyfin等运用。也许时间周期会拉得有点长，大家如果动手能力强的朋友，也可以参考我之前写的文章进行操作。也可以成为明德会员，加我的会员交流群进行提问，群里很多好人。

最后，如果您不想这么折腾，也可以直接买一台我装好的NAS，或者联系我根据你的需求进行私人定制。
